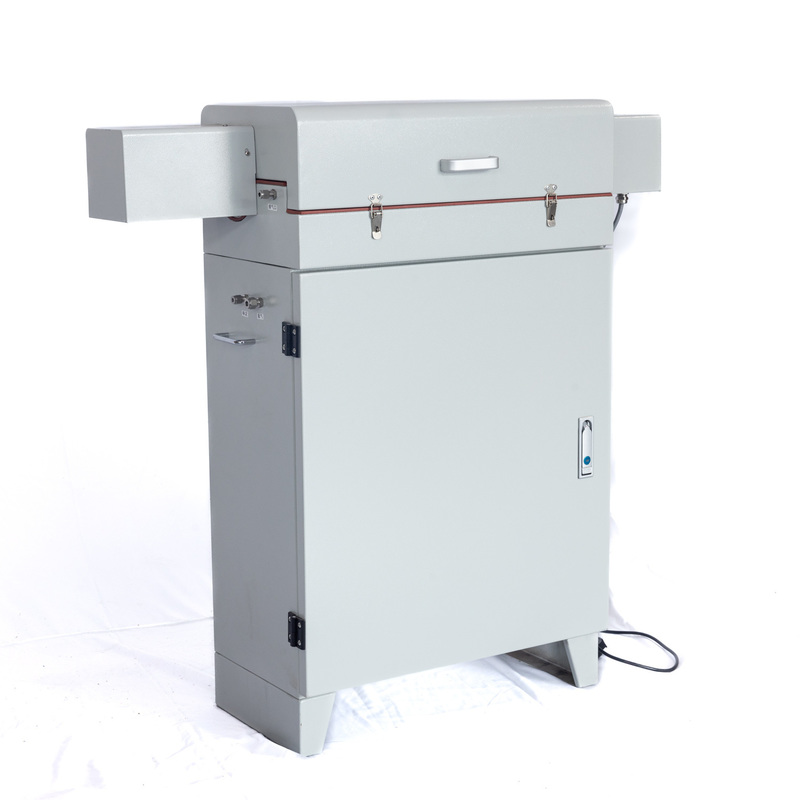

نظام المراقبة المستمرة لإنبعاثات غاز الدخان HCl CO

نظام مراقبة مستمرة لانبعاثات غاز الدخان HCl Co

1مبدأ التصميم الأساسي لنظام التحليل WT-400
الـنظام تحليل الأمونيا WT-400هو نظام مراقبة استخراجية عالية درجة الحرارة، معمحلل ليزر NH3كوحدة التحليل الأساسية. جميع الأجزاء المتصلة بغاز العينةتسخين وعزل فوق 180 درجة مئويةطوال العملية، وضمان قياس NH3 دقيق ومستقر.

2ظروف التشغيل و المتطلبات

2.1 الشروط العامة

• الحد الأقصى لمحتوى الغبار: < 2000 g/Nm3

• درجة حرارة غازات الدخان عند نقطة أخذ العينات: ≤ 600 درجة مئوية

• ضغط نقطة أخذ العينات: -15 إلى 15 مبا

• محتوى القطران والبنزين: < 10 غرام/Nm3

• بخار المياه المشبعة

2.2 الظروف البيئية

• الـصندوق التحكم في درجة الحرارةيتم تثبيتها في الهواء الطلق، بينما الجهاز في الداخل.

• درجة الحرارة المحيطة: 5°45°C

• الرطوبة النسبية (RH): 20~85%

• ضغط الغلاف الجوي: 10~106 كيبا (اعتماداً على الظروف المحلية)

2.3 متطلبات المرافق وإمدادات الغاز

• إمدادات الطاقة: 220 فولت ±10٪، 50 هرتز ±1 هرتز، الطاقة: 5 كيلو فاي (خالية من التداخل الكهربائي القوي)

• إمدادات الغاز في النظام:

  1. الهواء المضغوطيجب أن تكون هناك إمكانية لإزالة النفايات من نظام أخذ العينات ومنع الانسداد.نظيفة، جافة، خالية من الزيت، معضغط 4 ‰ 7 كجم/سم2لضمان التطهير الفعال

  2. الغاز القياسييستخدم في معالجة ما قبل، ومعايرة، والتحقق من نظام تحليل الغاز. ضمان جودة الغاز القياسية تلبية متطلبات النظام لضمان دقة القياس.

  نo.	Sتاندارد تركيبات الغازات	Sتركيز الغاز	Sضغط الغاز
  1	N2	≥ 99.9999٪	0.5 -10 مبا
  2	NH3	80٪ من حرارة القياس	0.5 -10 مبا

3خصائص WTKF200 نظام مراقبة الهروب من الأمونيا عبر الإنترنت:

1مسبار أخذ عينات متكامل محكم ، بقدرة كبيرة على احتواء الغبار وقدرة تصفية الغبار ≤ 100 غرام / NM³لا يوجد انسداد

2دقة تصفية الغبار: <0.1 ميكرومتر

3دقة التحليل: ± 1%FS

4وقت الاستجابة: T90 ≤ 30 ثانية

5متوسط الوقت بين الإخفاقات: MTBF>3 سنوات

6فترة الصيانة: > سنة

7يتم اعتماد طريقة أخذ عينات الاستخراج عالية درجة الحرارة لضمان عدم وجود تشوه في أخذ العينات والتحليل الدقيق.

8تصميم العينات عالية درجة الحرارة ودرجة الحرارة الثابتة لضمان دقة تركيز NH3.

9. النظام لديه جهاز تنظيف تلقائي للغبار ومنع الحجب.

10إشارة الخروج: 4-20 mA؛ إشارة إنذار التحكم NO/NC، 1A/220V.
